Onderwerp: Cacti 95th percentile, 2 verschillende waardes

Hallo,

In tegenstelling tot The-Boss, heb ik een ander raar probleem.

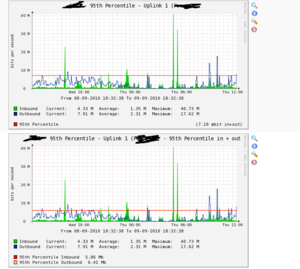

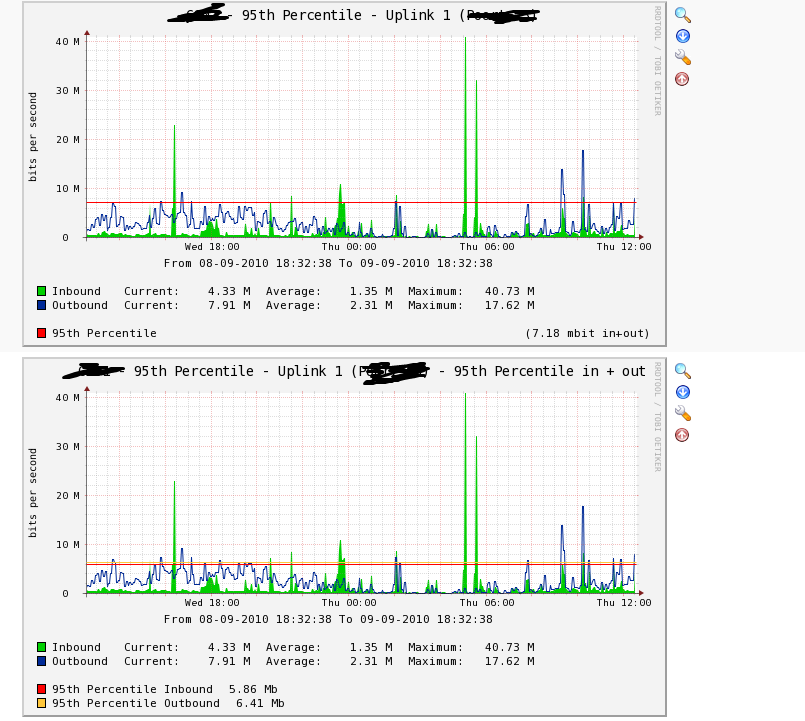

Om te testen heb ik op dit moment 2 verschillende 95th percentile metingen.
1 welke "in and out" bij elkaar doet, alá de standaard template uit cacti.
1 welke "in and out" los laat zien, een template van het cacti forum.
Beide zijn trouwens met 65bit counters.

Nu zou je zeggen dat beide dezelfde waarde moeten laten zien, want in and out bij elkaar zou net zoveel moeten zijn als los... think again.
Wat gaat er mis? en hoe meten jullie het dataverkeer? meten jullie het bij elkaar opgeteld, dus grafiek 1 of tellen jullie grafiek 2 bij elkaar op, en dat is het totaal aantal mbit's deze maand (de grafieken zijn trouwens op dag basis)

Volgens mij klopt het gewoon omdat als die ze los berekend pakt die alleen de pieken van in of uitgaand verkeer. En samen pakt die alle pieken mee.

Ik heb ooit ergens een artikel gelezen over de beruchte 95th berekeningen. ( Ik zal hem is opzoeken. )

in en out als 95% != in en out bij elkaar opgeteld.

Bij in en out moet je je voorstellen dat het aantal pollings intervallen verdubbeld en dat de hoogste 5% niet meeberekend worden voor de mbit 95%.

Hoewel ze het in+out noemen, vermoed ik dat het eigenlijk 95percent( max(in,out) ) is.

Dit is dus juist hetzelfde als ik had, het komt doordat cacti in+out samen neemt en daar de 95% regels op toe past. Dit wil dus zeggen dat je maar 36 uur mag pieken op je inbound+outbound. De andere methode pakt ze afzonderlijk en wil dus zeggen dat je 36 uur op inbound en 36 uur op outbound mag pieken.

Daarom dat ik in mijn topic ook vroeg wat is nu beste, juiste methode voor de 95% berekening, die waar je de hoogste 95% waarde neemt van inbound of outbound. Of die waar je inbound samen met outbound laat berekenen max(in, out) en dan 95%.

Uiteindelijk is de correcte methode de gene die je afgesproken hebt met je klant. Echter zal dat over het algemeen 95th (in+out) zijn.

@ maxnet, het is niet de maximale waarde van in of out, het is de opgetelde waarde van in+out en daar het 95th percentile berekening overheen.

Oorspronkelijk geplaatst door flash

@ maxnet, het is niet de maximale waarde van in of out, het is de opgetelde waarde van in+out en daar het 95th percentile berekening overheen.

Maar is de waarde van 7.18 mbit dan niet wat aan de lage kant?
Als "in" los al 5.86 is en out los 6.41

Oorspronkelijk geplaatst door maxnet

Maar is de waarde van 7.18 mbit dan niet wat aan de lage kant?
Als "in" los al 5.86 is.

Niet echt, als je in en out los berekend met het 95th principe kom je hoger uit door de berekeningsmethode, houd daarbij ook rekening dat in en out vaak niet op hetzelfde moment voorkomt waardoor je een gemiddeld lagere totale bandbreedte hebt op elk moment.

@TS
Zou je eens kunnen kijken wat je krijgt als je met rrdtool handmatig een grafiekje maakt in de trend van:

Code:

rrdtool graph grafiekje.png -a PNG -h 125 -s -2days \
    'DEF:inbytes=NAAM-VAN-RRD-BESTAND.RRD:traffic_in:AVERAGE' \
    'DEF:outbytes=NAAM-VAN-RRD-BESTAND.RRD:traffic_out:AVERAGE' \
    'CDEF:inbits=inbytes,8,*' \
    'CDEF:outbits=outbytes,8,*' \
    'CDEF:maxbits=inbits,outbits,MAX' \
    'CDEF:sumbits=inbits,outbits,+' \
    'VDEF:pct=maxbits,95,PERCENT' \
    'VDEF:pctsum=sumbits,95,PERCENT' \
    'AREA:inbits#00CF00FF:Bandwidth In' 'LINE1:sumbits#DF7401FF:Total bandwidth' 'LINE2:outbits#002A97FF:Bandwidth Out\j' \
   'HRULE:pct#FF0000FF:95 percentile of max(in,out)\:' 'GPRINT:pct:%.2lf %sbit/s\j' \
   'HRULE:pctsum#FA58ACFF:95 percentile of sum(in,out)\:' 'GPRINT:pctsum:%.2lf %sbit/s\j'

Oorspronkelijk geplaatst door maxnet

@TS
Zou je eens kunnen kijken wat je krijgt als je met rrdtool handmatig een grafiekje maakt in de trend van:

Code:

rrdtool graph grafiekje.png -a PNG -h 125 -s -2days \
    'DEF:inbytes=NAAM-VAN-RRD-BESTAND.RRD:traffic_in:AVERAGE' \
    'DEF:outbytes=NAAM-VAN-RRD-BESTAND.RRD:traffic_out:AVERAGE' \
    'CDEF:inbits=inbytes,8,*' \
    'CDEF:outbits=outbytes,8,*' \
    'CDEF:maxbits=inbits,outbits,MAX' \
    'CDEF:sumbits=inbits,outbits,+' \
    'VDEF:pct=maxbits,95,PERCENT' \
    'VDEF:pctsum=sumbits,95,PERCENT' \
    'AREA:inbits#00CF00FF:Bandwidth In' 'LINE1:sumbits#DF7401FF:Total bandwidth' 'LINE2:outbits#002A97FF:Bandwidth Out\j' \
   'HRULE:pct#FF0000FF:95 percentile of max(in,out)\:' 'GPRINT:pct:%.2lf %sbit/s\j' \
   'HRULE:pctsum#FA58ACFF:95 percentile of sum(in,out)\:' 'GPRINT:pctsum:%.2lf %sbit/s\j'

Dit wil ik graag voor je doen, dan moet je me alleen even zeggen precies hoe

Oorspronkelijk geplaatst door Armitum IT Services

Dit wil ik graag voor je doen, dan moet je me alleen even zeggen precies hoe

1) je moet uitzoeken wat de naam is van het RRD bestandje waar Cacti de ruwe gegevens in opgeslagen heeft.

Klik in de webinterface op het moersleutel icoontje rechts naast het grafiek en ga op zoek naar een regel als:

"DEF:a="/usr/local/share/cacti/rra/abc_405.rrd":traffic_in:AVERAGE"

In dit geval is de naam van het bestand: /usr/local/share/cacti/rra/abc_405.rrd


2) Maak verbinding met SSH naar je server, en typ (knip & plak):

Code:

rrdtool graph grafiekje.png -a PNG -h 125 -s -2days \
    'DEF:inbytes=NAAM-VAN-RRD-BESTAND.RRD:traffic_in:AVERAGE' \
    'DEF:outbytes=NAAM-VAN-RRD-BESTAND.RRD:traffic_out:AVERAGE' \
    'CDEF:inbits=inbytes,8,*' \
    'CDEF:outbits=outbytes,8,*' \
    'CDEF:maxbits=inbits,outbits,MAX' \
    'CDEF:sumbits=inbits,outbits,+' \
    'VDEF:pct=maxbits,95,PERCENT' \
    'VDEF:pctsum=sumbits,95,PERCENT' \
    'AREA:inbits#00CF00FF:Bandwidth In' 'LINE1:sumbits#DF7401FF:Total bandwidth' 'LINE2:outbits#002A97FF:Bandwidth Out\j' \
   'HRULE:pct#FF0000FF:95 percentile of max(in,out)\:' 'GPRINT:pct:%.2lf %sbit/s\j' \
   'HRULE:pctsum#FA58ACFF:95 percentile of sum(in,out)\:' 'GPRINT:pctsum:%.2lf %sbit/s\j'

Waarbij je NAAM-VAN-RRD-BESTAND.RRD vervangt voor de locatie die je bij stap 1 hebt gevonden.
(in het voorbeeld dus "/usr/local/share/cacti/rra/abc_405.rrd")


3) als het goed gegaan is heb je nu een plaatje aangemaakt genaamd grafiekje.png
Met (S)FTP kan je die naar je eigen computer overbrengen, en hier in het topic posten.

Bedankt voor de uitleg. ik zal zsm een nieuwe grafiek posten, zowel handmatig als via cacti zelf (als in het firsttopic!)
